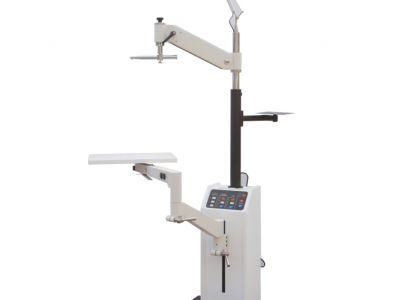

检眼综合台TR-700

机械参数

1. 检眼仪摇臂：上下摆角±30°；

                      转臂旋转角度0°-300°；

                         上下移动区间900mm~1500mm；

                         最大承载30kgs。

 2.投影臂：       转臂旋转角度360°；

                         托盘可360°旋转；

                         上下移动区间1030mm~1530mm；

                         最大承载10kgs。

3.裂隙灯臂：     台面参数：

                         350mm×200mm×25mm（可定制，最大700mm×400mm×40mm）；

                          最大承载50kgs。

                          台面移动范围：

                          半径为824mm半圆的区域内；

                          升降范围716~1016mm。

                          台面旋转角度：

                          第一节转臂旋转角度为0°-180°；

                          第二节转臂段转角度为0°-360°；

                          第三节转臂旋转角度为0°-180°；

                          台面旋转角度为360°。

电器参数

1. 输入电压：100V-120V  AC  50Hz/60Hz，

                   200V-240V  AC  50Hz/60Hz，

2. 输出电压：100V-120V  AC  50Hz/60Hz，

                   200V-240V  AC  50Hz/60Hz，

                   2.5V  3.5V  4.5V  5.5V  6.5V  7.5V  12V  AC

3. 充电电压：5V  DC

4. 电机：28V  1.5A  DC；

5. 照明灯：5/16W  24V  DC；

6. 熔断器：5A  130/250V  AC;

7. 空载功率：1W；

8. 高压测试：2KV；

9. 工作制式：S1；

10. 主要连接：10A  120V/250V;

11. 工作温度：-10℃~+40℃；

12. 相对湿度：90%以下；

安装尺寸

外形尺寸：1348mm×1274mm×1556mm（不含台面与照明灯）

整机重量：125kgs
